Установка клапанов 101: Полное руководство

Обзор

Установка клапанов очень важна. Это влияет на работу системы и простоту её обслуживания. В этом руководстве объясняется, как устанавливать общие клапаны. Для специальных клапанов следуйте конкретным инструкциям. Всегда обеспечивайте безопасность установки. Это должно быть легко в эксплуатации, обслуживании и демонтаже.

Общие рекомендации

1. Обучение: Работники технического обслуживания и трубопроводчики должны уметь читать схемы установки трубопроводов и понимать символы клапанов. Они должны следовать этим схемам при установке. Они также должны быть способны вносить необходимые изменения в положение и направление установки общих клапанов при необходимости.
2. Высота: Ручка клапана должна находиться примерно на высоте 1,2 метра от земли. Если ручка находится выше 1,8 метра, используйте платформу для клапанов, которые часто эксплуатируются. Это упрощает доступ и эксплуатацию клапанов.

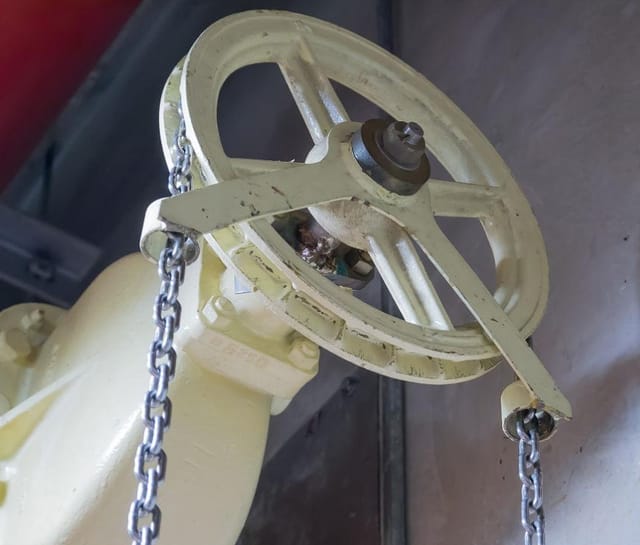

3. Доступ: Для клапанов, установленных выше 1,8 метра и не часто эксплуатируемых, используйте цепные колеса, удлинительные стержни, подвижные платформы или лестницы. Если клапан находится ниже уровня пола, используйте удлинительные стержни или подземные колодцы с крышками для безопасности.

4. Ориентация: Клапаны на горизонтальных трубопроводах должны иметь стержни, направленные вверх или под углом. Избегайте направленных вниз стержней, так как это неудобно для эксплуатации и обслуживания.
5. Поддержка: Установите прочные опоры для всех клапанов и трубопроводов. Это поможет уменьшить нагрузку на клапаны и трубопроводы, предотвращая их повреждение.
6. Соединения: Все соединения должны быть надежными и герметичными. Для резьбовых клапанов используйте подходящие уплотнительные материалы, такие как PTFE лента или герметик, чтобы предотвратить утечки.
7. Пост-Сварка: Тщательно проверьте сварные швы и при необходимости проведите рентгеновский контроль для критически важных клапанов. После сварки промойте трубопровод и клапан, чтобы удалить оставшиеся загрязнения. Этот шаг необходим для обеспечения чистоты и готовности системы к эксплуатации.
8. Заключительные проверки: Проведите заключительную проверку клапана и системы трубопроводов, чтобы убедиться, что все установлено правильно и работает должным образом. Это включает проверку на утечки, проверку направления потока и обеспечение надежности всех соединений.

Заключение

Правильная установка клапанов необходима для обеспечения безопасной и эффективной работы, минимизации проблем с обслуживанием и продления срока службы клапана. Следуя правильным процедурам и учитывая специфические требования для различных типов клапанов, вы можете достичь надежной и функциональной системы.

Часто задаваемые вопросы

1. На какой высоте следует устанавливать клапан?
   • Ручки клапанов должны находиться примерно на высоте 1,2 метра от земли для удобного доступа. Если они выше, используйте платформы или удлинители для частых операций.
2. Как должны быть ориентированы клапаны на горизонтальных трубах?
   • Стержни клапанов должны быть направлены вверх для предотвращения коррозии и удобства эксплуатации. Направленные вниз стержни неудобны и могут вызвать проблемы с обслуживанием.
3. Что делать, если клапан установлен выше 1,8 метра?
   • Используйте цепные колеса, удлинительные стержни, платформы или лестницы для клапанов с редкой эксплуатацией, чтобы обеспечить безопасный и легкий доступ.
4. Как определить направления потока, если на клапане не указано?
   • Определите направление потока на основе конструктивных принципов клапана и убедитесь, что оно соответствует предполагаемому потоку системы. Всегда обращайтесь к руководству по эксплуатации продукта, если оно доступно.
