Введение

В нефтехимическом производстве вода, пар, сжатый воздух и азот являются основными утилитарными средами, используемыми для охлаждения, пожаротушения, нагрева, трассировки, продувки, привода инструментов и т. д. Трубопроводы, транспортирующие эти среды, называются утилитарными трубопроводами. Ниже приведен интегрированный обзор характеристик этих сред и соответствующих применений клапанов.

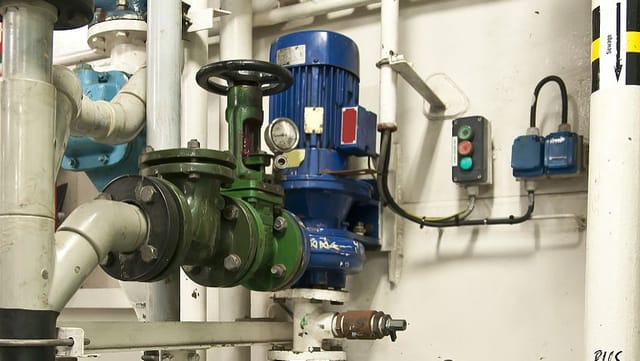

Применение клапанов в нефтехимии

Характеристики процесса и применение клапанов

Вода

1. Промышленная вода:

  • Характеристики: Используется как процессная среда, например, питательная вода для котлов и вода для охлаждения разделительных сред. Часто требует специальной обработки, такой как деонизация, дегазация и смягчение.
  • Применение клапанов:
    • Размер: DN300 и ниже.
    • Тип клапана: Предпочтительны задвижки, основным материалом является углеродистая сталь. Для предотвращения кислородной коррозии используется аустенитная нержавеющая сталь (304).
    • Соединение: Фланцевое или сварное.
    • Требования к уплотнению: Стандартное минимальное требование.

300LB Задвижка

2. Циркуляционная охлаждающая вода:

  • Характеристики: Широко используется для удаления низкотемпературного тепла из процессных сред. Обычно поступает из подземных вод и повторно используется, работает при давлениях 0.3-0.6MPa и температурах от окружающей до 45℃.
  • Применение клапанов:
    • Температура: ≤60℃.
    • Тип клапана: Предпочтительны бабочки с неметаллическим уплотнением, с корпусами из углеродистой стали или чугуна.
    • Соединение: Межфланцевое или двухфланцевое.
    • Требования к уплотнению: Стандартное минимальное требование.

Клапан-бабочка

3. Пожарная вода:

  • Характеристики: Используется для пожаротушения, охлаждения, распыления и создания водяных завес. Работает независимо при давлениях 0.6-1.2MPa и комнатной температуре.
  • Применение клапанов:
    • Диаметр основной трубы: DN300-800.
    • Тип клапана: Бабочки с неметаллическим уплотнением с двусторонним запиранием. Высокопроизводительные бабочки с неметаллическим уплотнением для высоких давлений (1.2MPa).
    • Материалы: Углеродистая сталь или чугун с антикоррозийной краской.
    • Соединение: Межфланцевое или двухфланцевое.
    • Клапаны ответвлений: Задвижки или бабочки.
    • Требования к уплотнению: Стандартное минимальное требование.

4. Бытовая вода:

  • Характеристики: Используется для питья, купания и промывания глаз на объекте. Должна соответствовать национальным стандартам здоровья. Поставляется отдельно от промышленной воды и предоставляется объектом или муниципальными службами.
  • Применение клапанов:
    • Диаметр основной трубы: DN150-300.
    • Тип клапана: Задвижки, шаровые клапаны с неметаллическим уплотнением или бабочки.
    • Материалы: Углеродистая сталь с фланцевыми соединениями.
    • Диаметр ответвлений: DN15-25.
    • Тип клапана: Запорные клапаны или шаровые клапаны с неметаллическим уплотнением.
    • Материалы: Оцинкованная углеродистая сталь или нержавеющая сталь с резьбовыми соединениями.
    • Требования к уплотнению: Стандартное минимальное требование.

Клапан-бабочка в бытовой воде

5. Морская вода:

  • Характеристики: Используется для охлаждения и пожарной воды, с значительными проблемами коррозии из-за содержания соли.
  • Применение клапанов:
    • Тип клапана: Бабочки или шаровые клапаны с неметаллической облицовкой.
    • Материалы: Композиты из стали и пластика.
    • Соединение: Межфланцевое или фланцевое.
    • Требования к уплотнению: Стандартное минимальное требование.

Пар

1. Процессный и энергетический пар:

  • Характеристики: Варьируется в зависимости от требований процесса, иногда требуется перегретый или высоконапорный пар.
  • Применение клапанов: Специфические клапаны в зависимости от потребностей процесса и параметров пара.

2. Пар для нагрева, продувки и пожаротушения:

  • Характеристики: Обычно предоставляется при давлениях 1.0MPa (10 кг пара) и 0.3MPa (3 кг пара) с соответствующими температурами 200-230℃ и 150-170℃.
  • Применение клапанов:
    • Тип клапана: Задвижки для минимального сопротивления, сварные соединения.
    • Тип парового трапа: Подходит для высокого обратного давления, предпочтительно с функцией обратного клапана. Обычно термостатические или термодинамические.
    • Материалы: Углеродистая сталь с фланцевыми соединениями.
    • Требования к уплотнению: Стандартное минимальное требование.

Сжатый воздух

1. Очищенный сжатый воздух:

  • Характеристики: Используется для привода пневматических приводов и передачи сигналов в инструментах. Должен быть свободен от масла и примесей и оставаться сухим, чтобы предотвратить засорение труб малого диаметра.
  • Применение клапанов:
    • Установка труб: Надземная.
    • Диаметр основной трубы: DN80-150.
    • Материалы: Оцинкованная углеродистая сталь или нержавеющая сталь.
    • Тип клапана: Задвижки для основных труб, запорные клапаны для ответвлений.
    • Требования к уплотнению: Стандартное минимальное требование.

2. Неочищенный сжатый воздух:

  • Характеристики: Используется для продувки труб и привода пневматических инструментов. Имеет те же давление и температуру, что и очищенный сжатый воздух.
  • Применение клапанов: Аналогично очищенному сжатому воздуху, но с акцентом на различные применения.

Азот

Характеристики: Используется для вытеснения процессных сред или воздуха в трубопроводах и герметизации резервуаров. Поставляется централизованно при комнатной температуре и давлениях 0.5-0.8MPa. Применение клапанов: Обычно следует стандартным требованиям для клапанов на основе свойств азота.

Шланговые станции

Использование: Пожаротушение, продувка, приведение в действие пневматических инструментов. Установка: Определяется необходимостью, обычно DN15-25. Применение клапанов:

  • Тип клапана: Запорные клапаны с сварными соединениями для лучшего контроля потока.
  • Требования к уплотнению: Стандартное минимальное требование.

Заключение

Понимание специфики утилитарных трубопроводных клапанов, включая их типы, материалы, методы соединения и применения, обеспечивает безопасную и эффективную работу в нефтехимических предприятиях. Правильный выбор и обслуживание этих клапанов имеют решающее значение для надежности и долговечности системы.


Часто задаваемые вопросы (FAQs)

  1. Какие факторы следует учитывать при выборе клапана для питательной воды котла?
    • Ответ: Учитывайте размер трубы (обычно DN300 и ниже), необходимость устойчивости к кислородной коррозии (используйте аустенитную нержавеющую сталь) и требуемый тип соединения (фланцевое или сварное). Обычно предпочтительны задвижки.
  2. Почему для циркуляционной охлаждающей воды рекомендуются бабочки с неметаллическим уплотнением?
    • Ответ: Бабочки с неметаллическим уплотнением подходят, потому что они выдерживают температуры до 60℃ и обеспечивают надежное уплотнение. Они также экономически эффективны для труб большого диаметра, используемых в системах циркуляционной охлаждающей воды.
  3. Какие типы клапанов идеальны для систем пожарной воды высокого давления?
    • Ответ: Для систем пожарной воды высокого давления (до 1.2MPa) рекомендуются высокопроизводительные бабочки с неметаллическим уплотнением. Эти клапаны обеспечивают двустороннее запирание и обычно изготавливаются из углеродистой стали или чугуна с антикоррозийными покрытиями.
  4. Какие клапаны лучше всего подходят для трубопроводов бытовой воды?
    • Ответ: Для бытовой воды обычно используются задвижки, шаровые клапаны с неметаллическим уплотнением и бабочки. Основной трубопровод обычно использует фланцевые соединения, в то время как ответвления (DN15-25) используют запорные клапаны или шаровые клапаны с материалами из оцинкованной углеродистой стали или нержавеющей стали.
  5. Какие соображения важны при выборе клапанов для морских применений?
    • Ответ: Морская вода является высококоррозионной, поэтому идеальны клапаны с неметаллическими облицовками, такие как бабочки или шаровые клапаны. Материалы, такие как композиты из стали и пластика, используются для предотвращения коррозии, и клапаны должны соответствовать стандартным минимальным требованиям к уплотнению.
