Многопозиционный шаровой клапан
Многопозиционный шаровой клапанМногопозиционный шаровой клапанМногопозиционный шаровой клапанМногопозиционный шаровой клапан

Многопозиционный шаровой клапан

Размер:1/4" до 6"
Давление:150LB~2500LB
Температурный диапазон:‐196°C до 200°C

Погрузитесь в мир управления потоками жидкостей с многопозиционными шаровыми клапанами, универсальными компонентами, предназначенными для изменения направления потока или смешивания нескольких сред без проблем. В этом подробном исследовании мы разберем структуру, промышленные применения, примеры использования, инструкции по эксплуатации, анализ неисправностей и часто задаваемые вопросы, связанные с многопозиционными шаровыми клапанами. Давайте разгадаем тонкости этих важных компонентов, предназначенных для революции в системах управления жидкостями.

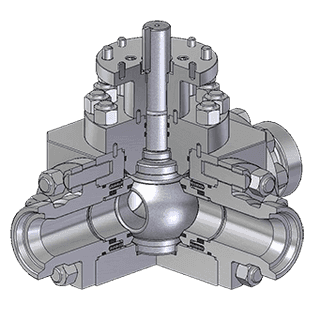

Анатомия многопозиционных шаровых клапанов

Многопозиционный шаровой клапан включает в себя прочную конструкцию, предназначенную для управления потоком жидкости в нескольких направлениях. В отличие от традиционных шаровых клапанов, которые обычно имеют два или три порта, многопозиционные шаровые клапаны обладают дополнительными портами, что позволяет обеспечивать большую гибкость в управлении потоками жидкостей.

Основные компоненты

  • Шар: Центральный компонент, обычно сферической формы, с центральным отверстием и несколькими каналами для различных конфигураций потока.
  • Седла: Упругие уплотнения, расположенные вокруг шара, обеспечивающие плотное уплотнение и предотвращающие утечки.
  • Корпус: Внешний корпус, в котором размещены внутренние компоненты, изготовленный из прочных материалов, таких как нержавеющая сталь или латунь.
  • Порты: Отверстия в корпусе клапана, через которые жидкость входит и выходит, наличие нескольких портов позволяет создавать сложные схемы потока.
  • Привод: Механизм, который приводит в движение шар, позволяя изменять направление потока и контролировать его.

Промышленные применения

Химическая промышленность

Многопозиционные шаровые клапаны находят широкое применение в химической промышленности, где требуется точный контроль потоков различных химических веществ. Их способность изменять направление потока и смешивать среды делает их незаменимыми для сложных химических процессов.

Пример: На химическом заводе многопозиционные шаровые клапаны используются для точного управления потоками реагентов и продуктов реакции. Эти клапаны обеспечивают надежное и безопасное выполнение сложных процессов.

Нефтегазовая промышленность

В нефтегазовой промышленности многопозиционные шаровые клапаны используются для управления потоками углеводородов в трубопроводах и установках. Их высокая устойчивость к давлению и температуре делает их идеальными для тяжелых условий эксплуатации.

Пример: На нефтеперерабатывающем заводе многопозиционные шаровые клапаны применяются для изменения направлений потоков сырья и продуктов переработки. Это позволяет оптимизировать производственные процессы и снизить затраты.

Пищевая промышленность

В пищевой промышленности многопозиционные шаровые клапаны используются для управления потоками ингредиентов и продуктов. Их конструкция из нержавеющей стали обеспечивает соответствие высоким стандартам гигиены и безопасности.

Пример: На заводе по производству напитков многопозиционные шаровые клапаны применяются для смешивания различных компонентов и обеспечения точного контроля над процессами производства.

Инструкции по эксплуатации и анализ неисправностей

Инструкции по эксплуатации

  1. Установка: Обеспечьте правильное выравнивание и поддержку клапана в соответствии с техническими требованиями производителя.
  2. Эксплуатация: Эксплуатируйте клапан в пределах его допустимых значений давления и температуры. Избегайте быстрого или чрезмерного изменения потока, чтобы предотвратить повреждения.
  3. Техническое обслуживание: Регулярно проверяйте клапан на износ, коррозию или повреждения. Своевременно заменяйте изношенные детали и проводите регулярное техническое обслуживание, рекомендованное производителем.

Анализ неисправностей

  1. Утечки: Утечки могут возникать из-за изношенных седел, поврежденных уплотнений или неправильной установки. Регулярные проверки и техническое обслуживание помогут предотвратить эту проблему.
  2. Заклинивание: Заклинивание шара может быть вызвано отсутствием смазки, наличием инородных частиц или коррозией. Правильная смазка и регулярная очистка помогут избежать этой проблемы.
  3. Повреждения от гидравлического удара: Внезапные изменения скорости потока или давления жидкости могут повредить компоненты клапана и сократить срок его службы.

Часто задаваемые вопросы (FAQs)

Вопрос 1: В чем преимущество многопозиционных шаровых клапанов по сравнению с традиционными шаровыми клапанами?

Ответ 1: Многопозиционные шаровые клапаны предлагают большую гибкость в управлении направлением потока жидкости и могут обрабатывать сложные схемы потока с несколькими портами, обеспечивая повышенную универсальность и функциональность.

Вопрос 2: Могут ли многопозиционные шаровые клапаны работать в условиях высокого давления?

Ответ 2: Да, многопозиционные шаровые клапаны доступны в конфигурациях, предназначенных для работы в условиях высокого давления, что делает их подходящими для использования в тяжелых промышленных приложениях, где требуется устойчивость к давлению.

Вопрос 3: Как выбрать подходящий многопозиционный шаровой клапан для моего применения?

Ответ 3: При выборе многопозиционного шарового клапана учитывайте такие факторы, как желаемая схема потока, рабочее давление и температура, совместимость с жидкостью и требования системы для обеспечения оптимальной производительности и надежности.

Вопрос 4: Подходят ли многопозиционные шаровые клапаны для агрессивных или абразивных жидкостей?

Ответ 4: Да, многопозиционные шаровые клапаны могут быть изготовлены из материалов, таких как нержавеющая сталь или специальные сплавы, чтобы противостоять коррозии и абразивному износу, что делает их подходящими для работы с агрессивными жидкостями в химической промышленности и горнодобывающей отрасли.

Вопрос 5: Какие задачи по техническому обслуживанию требуются для многопозиционных шаровых клапанов?

Ответ 5: Регулярные задачи по техническому обслуживанию многопозиционных шаровых клапанов включают проверку уплотнений и внутренних компонентов на износ или повреждения, смазку движущихся частей и очистку корпуса клапана и портов для предотвращения засоров и обеспечения плавной работы.

Заключение

В заключение, многопозиционные шаровые клапаны представляют собой универсальное и надежное решение для приложений управления потоками, требующих точного контроля направления потока или смешивания нескольких сред. Благодаря своей прочной конструкции, легкости эксплуатации и совместимости с различными промышленными процессами, эти клапаны продолжают играть важную роль в оптимизации систем управления жидкостями в различных отраслях. Понимая их структуру, применение и требования к техническому обслуживанию, инженеры и операторы могут использовать весь потенциал многопозиционных шаровых клапанов для достижения оптимальной производительности и эффективности в операциях по управлению потоками.
